-65 ℃ Temperatura ultrabaja.Proyecto de almacenamiento en frío

Descripción:

Una empresa muy conocida en China, la necesidad de construir un almacenamiento en frío de temperatura ultrabaja, temperatura de almacenamiento de diseño -65 grados C. El área de construcción es de 400 cuadrados, divididos en 4 salas.El proyecto requiere una temperatura de -60 a -55 grados durante todo el año, las 24 horas del día.La precisión de la temperatura es de 0,1 grados y la diferencia de temperatura en la biblioteca de ± 2 grados.El principal almacenamiento de líquido crudo.

Verifique con detección de temperatura de proceso completo antes de su uso y proporcione confirmación de rendimiento Ejecute el informe de confirmación del dispositivo de confirmación.Durante el proceso de verificación, se llevan a cabo pruebas de rendimiento como prueba de estabilidad a plena carga, prueba de trabajo de apertura de puerta, prueba de estabilidad de recuperación, prueba de aislamiento de pérdida de energía, prueba de constancia de temperatura, etc.El rendimiento de la prueba se valida en el 4T.Equipos de refrigeración mediante sistema de gestión centralizada PLC, operación en campo y gestión de acceso remoto.Habilite el acceso móvil, WEB y de almacenamiento en frío.

En la actualidad, el proyecto ha sido entregado para su uso durante medio año, a través de medio año de prueba de funcionamiento, el rendimiento uniforme de la temperatura interna del almacenamiento en frío es normal, el equipo de almacenamiento en frío durante la prueba de la temporada fría y la temporada cálida.Aquí, combinado con la experiencia de muchos proyectos que se han construido, en el proceso de construcción de almacenamiento en frío de temperatura ultrabaja de algunos problemas técnicos, se realizan algunos intercambios de tecnología.

Antes del proyecto

1, antes de la construcción del proyecto, los requisitos del análisis técnico y los propósitos claros de uso del proyecto.

2, la construcción debe considerar los materiales de rendimiento de almacenamiento en frío, el rendimiento de sellado térmico, el rendimiento del equipo de refrigeración y el rendimiento de mantenimiento.

3, después de completar el uso de la garantía de conveniencia y verificación de fallas

1 、 escala

En términos generales, el área de construcción del almacenamiento en frío a temperatura ultrabaja no será muy grande.Cientos o decenas de cuadrados.El área de aplicación general de la industria biofarmacéutica no es grande.Sólo en la industria de refrigeración y almacenamiento de alimentos, como el almacenamiento en frío de atún, puede haber un almacenamiento en frío grande a temperatura ultrabaja.El área de almacenamiento en frío a temperatura ultrabaja es grande cuando el uso de productos empresariales no es conveniente.Además, el entorno que generalmente utiliza temperaturas ultrabajas es para realizar experimentos o pruebas, hay muy poca área de almacenamiento en frío a temperaturas ultrabajas.

2, configuración de zona de temperatura de almacenamiento en frío de tipo temperatura ultrabaja

Almacenamiento en frío a temperatura ultrabaja, generalmente establece la zona de temperatura normal—- área de trabajo de amortiguación—- área de almacenamiento en frío de baja temperatura, el ajuste de temperatura generalmente sigue la temperatura ambiente—– amortiguación de 0 a -18 grados—– área de almacenamiento a baja temperatura tres temperaturas zona.Entre las zonas de temperatura en todos los niveles para hacer un buen trabajo de tratamiento de aislamiento del sello del cuerpo de la puerta, control independiente del equipo de refrigeración.

3, la estructura de aislamiento de almacenamiento en frío a temperatura ultrabaja es el foco

Es más propenso a tener fugas de nudos fríos, el marco de la puerta es fácil de congelar, el bloqueo del drenaje, la estructura de aislamiento de la puerta del cuerpo de la puerta, los materiales de aislamiento generalmente usan PIR200 a 250 mm por encima de la placa de aislamiento hexagonal o de cinco lados de poliuretano, el aislamiento del suelo debe considerar anticongelante y anticongelante a prueba de agua. carga de presión.Las fugas de drenaje generalmente no se establecen en el depósito criogénico.Establezca la fuga de condensado fuera de la biblioteca.La puerta de la biblioteca de baja temperatura está equipada con una máquina de cortina de aire axial de alta potencia para bloquear la pérdida de aire frío y caliente causada por la diferencia de temperatura dentro y fuera de la biblioteca.Evite una gran niebla en el área de la puerta.

4 、 Máquina de equipo

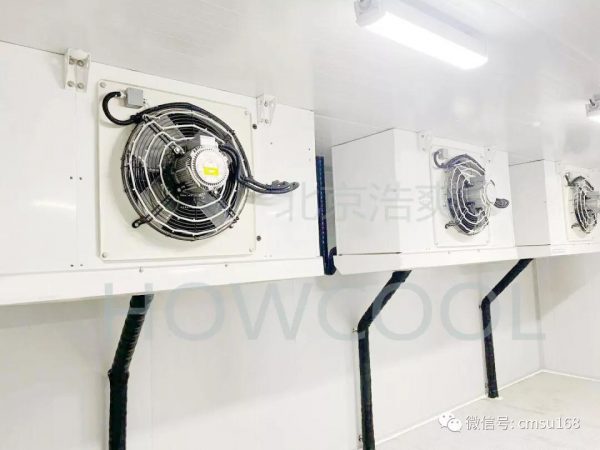

El almacenamiento en frío a temperatura ultrabaja generalmente utiliza unidades de compresores de refrigeración de máquinas de refrigeración en cascada, los refrigerantes generalmente son apilables R404, R507 y R23, o apilados R404A, R507 y R508.Los evaporadores interiores están hechos de un ventilador de baja temperatura o de un tubo de drenaje de cobre.Los equipos de refrigeración generalmente utilizan dos o más conjuntos de equipos y desempeñan una función de respaldo o mantenimiento.

El sistema de refrigeración superpuesto es la forma más importante de sistema de refrigeración en el rango de temperatura ultrabaja de -160 a -40 grados C. El ciclo de enfriamiento superpuesto generalmente consta de dos o más sistemas de enfriamiento separados.Los sistemas de refrigeración de apilamiento binario son una tecnología ampliamente utilizada para la producción de temperaturas que oscilan entre -80 y -40 grados C. Los dos subsistemas del sistema de refrigeración de apilamiento binario constituyen independientemente sus respectivos ciclos, tienen una relación de presión adecuada y pueden elegir diferentes calidades de refrigeración. , también puede utilizar una calidad de refrigeración mixta, evitar el problema del retorno desigual del aceite, de modo que COP logre lo mejor, cuanto menor sea la temperatura de evaporación, más obvias serán las ventajas del sistema de refrigeración superpuesto y la relación de presión del compresor no solo afecta directamente a la parámetros operativos, pero también refleja indirectamente el costo operativo y la vida útil del compresor.El sistema de 3 pliegues es adecuado para su uso entre -80 grados C y -160 grados C. El sistema de refrigeración apilable se usa ampliamente en alimentos, productos farmacéuticos, aeroespaciales, militares, petroleros, químicos, industria ligera, investigación científica y otros procesos que necesitan refrigeración a baja temperatura, industria de congelación, pero también se utiliza en una variedad de fuentes de frío de baja temperatura de laboratorio de temperatura ultrabaja.

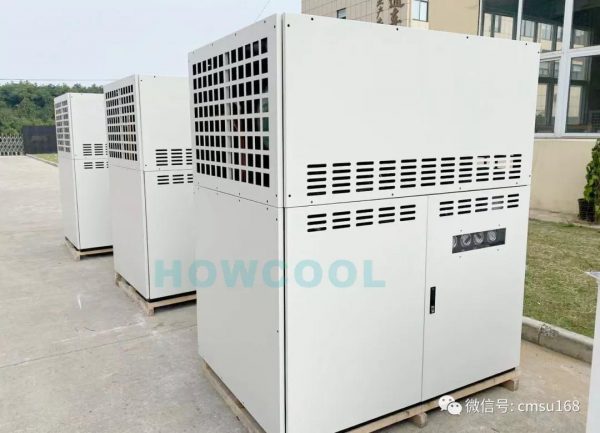

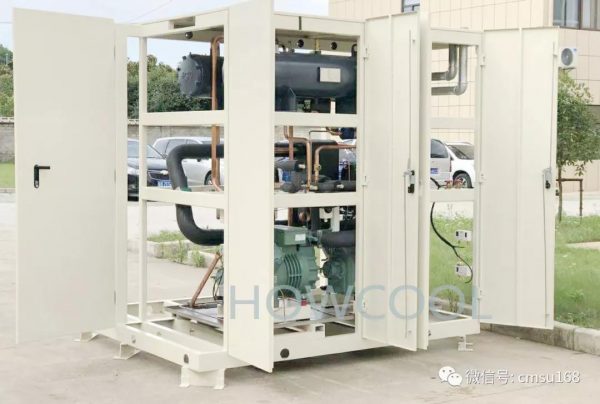

(Máquina frigorífica en cascada)

5. Válvula de tubería del sistema de refrigeración.

Debido al fluido de trabajo refrigerante de baja temperatura en el sistema de refrigeración, el aislamiento general de la tubería adopta moldeo de espuma y protección de carcasa metálica para evitar el fenómeno de funcionamiento en frío y congelación en la tubería del sistema de refrigeración.

6 、 Sistema eléctrico

Todos los circuitos eléctricos dentro del almacenamiento en frío deben utilizar cables resistentes a bajas temperaturas y retardantes de llama, y ​​todos los orificios de las tuberías deben estar estrictamente sellados y tapados.Para la iluminación se utilizan accesorios de iluminación resistentes a bajas temperaturas.Varios sensores de monitorización utilizan productos especiales

7、Seguridad dentro de la biblioteca

Los operadores que entran y salen de la sala de almacenamiento de baja temperatura generalmente tienen más de dos personas operando.Se instalan dispositivos de alarma de socorro en la sala de almacenamiento y hay señales de alarma de respuesta fuera de la sala de almacenamiento y de la oficina, que pueden desempeñar un papel para garantizar la seguridad del personal en situaciones de emergencia.

8 、 Verificación del almacenamiento en frío

Cumplir con las regulaciones nacionales sobre calidad de gestión de medicamentos GSP, estándares de gestión de calidad de producción de medicamentos y estándares de la Farmacopea China.Una vez implementado el almacenamiento en frío, se debe realizar la certificación de rendimiento 3Q o 4Q de acuerdo con los estándares antes del uso formal.

9 、 Durante el uso de almacenamiento en frío a temperatura ultrabaja

Preste atención a la estructura de aislamiento y la estanqueidad alrededor de la puerta y al rendimiento estable del equipo de refrigeración.Preste atención a las reglas de operación segura para la entrada y salida del personal para evitar accidentes.
